Маркировка дисков

Все диски имеют стандартную маркировку параметров, независимо от того, какой диск легкосплавный (литой) или стальной (штампованный).

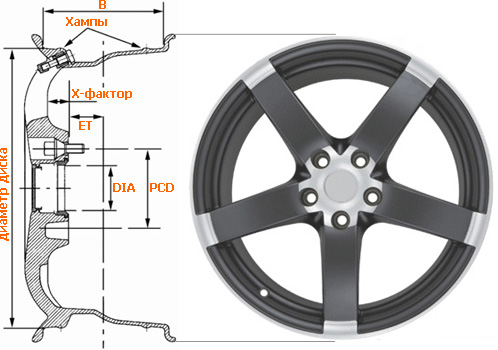

Например: 7.5J x16 Н2 5/112 ET35 d 66.6

7.5 — Ширина диска в дюймах (B).

J — символ, нужный больше специалистам. В J зашифрована информация о конструкции (углы наклона, радиусы закругления и т.п.) бортовых закраин обода (может быть JJ, JK, K или L).

16 — Диаметр диска в дюймах (D).

Н2 — буква Н (сокр. от Hump) указывает на наличие кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. В большинстве случаев на колесе встречаются два хампа (обозначение Н2), но хамп может быть и один (Н), иметь плоскую форму (FH – Flat Hump), быть асимметричным (AH — Asymmetric Hump), комбинированным (CH – Combi Hump). Бывают колеса и без хампов вообще.

5/112 – PCD (Pitch Circle Diameter).
Цифра 5 – количество крепежных отверстий в диске для болтов или гаек (наиболее часто встречаются колеса с количеством крепежных отверстий от 4 до 6, реже их бывает 3, 8 или 10).
112 – диаметр окружности в мм, на которой расположены центры крепежных отверстий. Существует ограниченное число таких диаметров (примеры – 98, 100, 112, 114,3, 120, 130, 139,7 и некоторые другие, они применяются автопроизводителями либо по традиции, либо как наиболее подходящие для определенных типов автомобилей – так, размер 139,7 характерен для пикапов и внедорожников).

ET – (мм) данным обозначением указывают вылет диска. Вылет - это размер между посадочной (привалочной) плоскостью диска колеса, прилегающей к ступице автомобиля, и воображаемой плоскостью симметрии обода. Если привалочная плоскость находится «снаружи» относительно плоскости симметрии, вылет колеса называется положительным, например, ЕТ35; если «изнутри» (ближе к автомобилю) – вылет отрицательный, например, ЕТ-20. Иными словами, чем больше колесо выступает из колесной арки, тем меньше величина вылета. Часто встречаются колеса с обозначением ЕТ0 (вылет равен нулю, т. е. привалочная плоскость колеса и плоскость его симметрии геометрически совпадают). В редких случаях вместо обозначения ЕТ могут встречаться обозначения DEPORT или OFFSET (в зависимости от страны).

d – диаметр ступицы или диаметр центрального отверстия в мм. Обычно данный размер лежит в пределах от 50 до 70 мм. В идеале он должен соответствовать диаметру посадочного пояска на ступице автомобиля. Если диаметр посадочного пояска больше d, установить колесо будет невозможно. Если диаметр пояска меньше, можно применить центрирующее посадочное кольцо, которое облегчит крепление колеса, особенно при отсутствии вспомогательных шпилек.

На диске также может быть указано:

– Дата изготовления. Обычно год и неделя. Например: 0203 означает, что диск выпущен в 2 неделю 2003 года.
– SAE, ISO, TUV, РСТ - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Здесь указана максимальная нагрузка в 2000 фунтов (908кг).
- MAX PSI 50 COLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв. см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.



Расстояние между привалочной плоскостью и задней стороной диска и называется "х-фактором". Это понятие достаточно условное. Конструкция обода регламентируются стандартами, поскольку необходимо обеспечить посадку на обод пневматической шины, конструкция же диска достаточно свободна. В то же время, она должна обеспечить совместимость с тормозными элементами, необходимую прочность колеса и привлекательный внешний вид.
